未经变频改造的异步电机水泵，我司承诺15％以上节能率！

一、高效永磁电机水泵，节能15％-60％，快速回收成本。

我司在蓄冷空调整个系统研发中发现，水泵占用整个系统的能耗较大部分，而一般认为水泵的电能属于固定消耗，很难减少。经统计，电机系统的能耗占全国用电量的60%，泵和风机设备作为一种通用机械，在国民经济各个领域中得到了广泛应用，其用电量约占全国用电量的1/3。我国没有改造的风机、泵类产品效率平均比国外低2%～5%，而整个风机水泵系统的效率要低20%左右，因此，具有非常大的节能潜力。

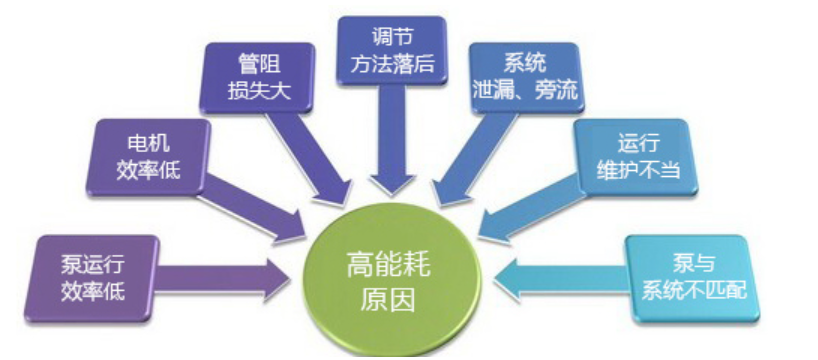

图1：水泵能耗高的原因

二、水泵系统节能改造的主要原理

淘汰更换役龄过长、效率低下的机泵设备，采用高效节能永磁电机，保证泵在高效区运行；

通过优化泵水力设计和结构设计，提高制造精度，提高泵本身的效率；

通过优化配套电机及传动装置，提高电机及传动装置的效率；

通过电机、传动装置、调速装置、管网及用水设备匹配的优化设计，提高装置效率；

合理优化系统运行模式，彻底降低无效能耗。

三、永磁电机介绍：

永磁电机是一种新型永磁电机，由于永磁体的高磁能积和高矫顽力（特别是高内禀矫顽力），使得永磁电机具有体积小、重量轻、效率高、特性好等一系列优点。早期由于成本较高，一般应用于航天、国防、精密机械加工等高端行业。

随着生产成本的降低，我司将其应用于水泵领域，与特别设计的泵体结合，有效的降低传统水泵的能耗，并且提升了使用寿命。

随着电力电子技术、新型电机控制理论和稀土永磁材料的快速发展，永磁同步电动机得意迅速的推广应用。永磁同步电机与普通异步速电机相比，具有明显节能优势。

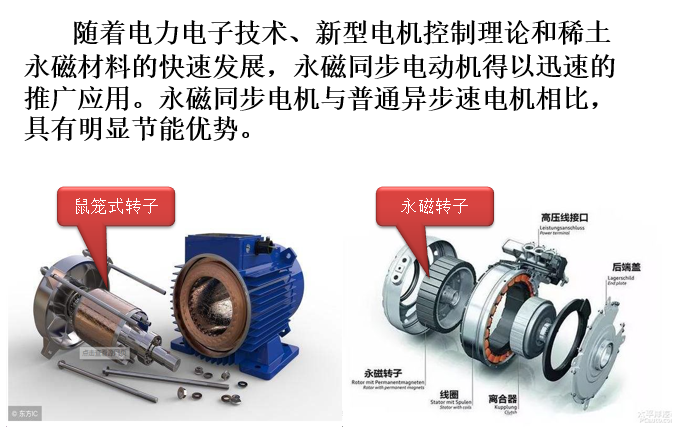

图2：传统电机与永磁电机对比

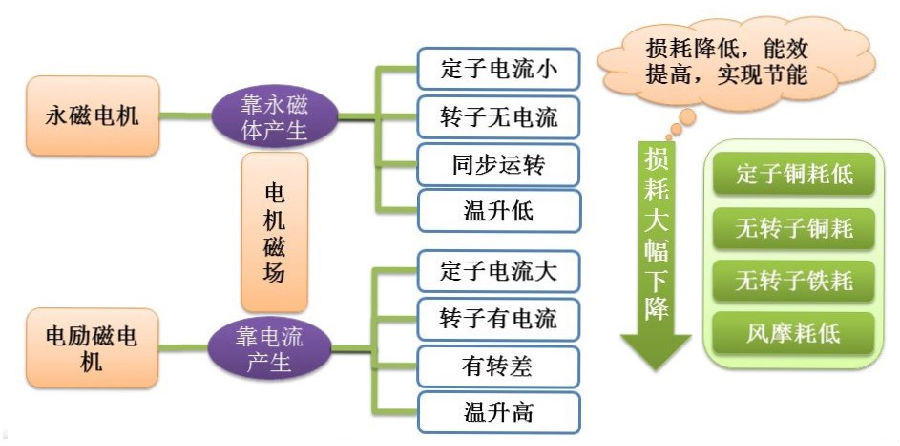

1、永磁电机节能原理：

2.永磁电机特点介绍：

A、超高效率，且低负荷状态效果远高于传统电机。

效率高，功率因数高，宽经济运行范围。

独特的定转子设计，拓宽了高效区域、有效降低损耗[温升低]，符合IE4能效标准。

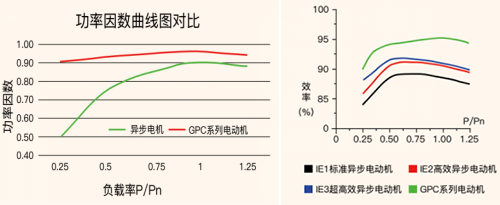

异步电机在35%额定负载附近效率迅速下降，25%额定负载时功率因数从额定负载时的0.85左右迅速下降到0.5以下；GPC永磁同步可以在25%-120%功率范围内保持高效率和高功率因数运行，25%额定负载时功率因数仍可达到0.9以上。

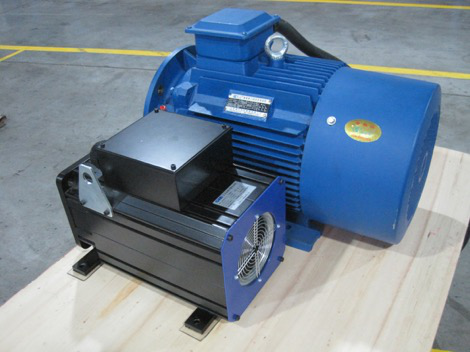

B、体积小重量轻，同功率体积缩小50％。

由于使用了高性能的永磁材料提供磁场，使得永磁电机的气隙磁场较感应电机大为增强，永磁电机结构紧凑，体积大大缩小，可有效节省空间。

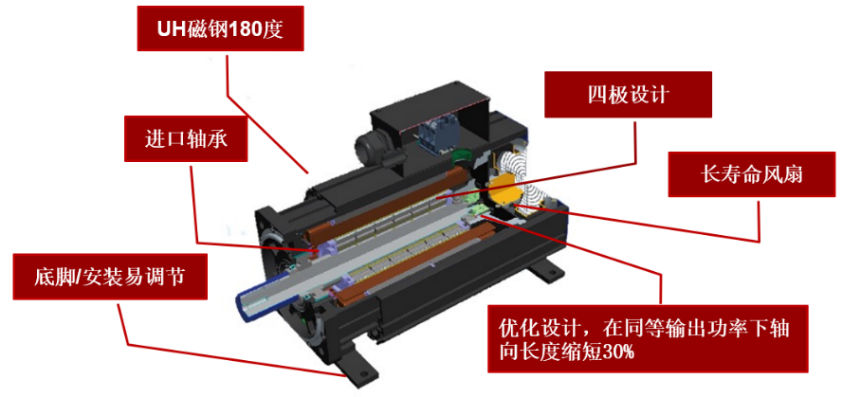

轴向长度缩短10%-30%

①尺寸小、重量轻 ②高负载能力、大峰值扭矩 ③高动态响应 ④正弦化波形、扭矩脉动低

C、启动转矩大，电流小。

异步电机启动过程中，启动转矩小，启动电流却很大，对电网冲击较大，在频繁启停场合有绕组过热风险。永磁同步电机的主磁场恒定，定子电流几乎全部为有功电流，启动电流小，启动转矩大。

D、场地适应性强

全封闭结构，无灰尘杂质干扰，保证电机内部清洁，延长使用寿命。

E、散热能力更强

机壳材料选用优质铝材，采用先进的铝锭挤压拉伸和时效处理，散热能力和结构强度更好。内置过温保护传感器，配合变频器实现自我保护。

四、部分改造案例：

1、工厂55kw水泵改造应用：

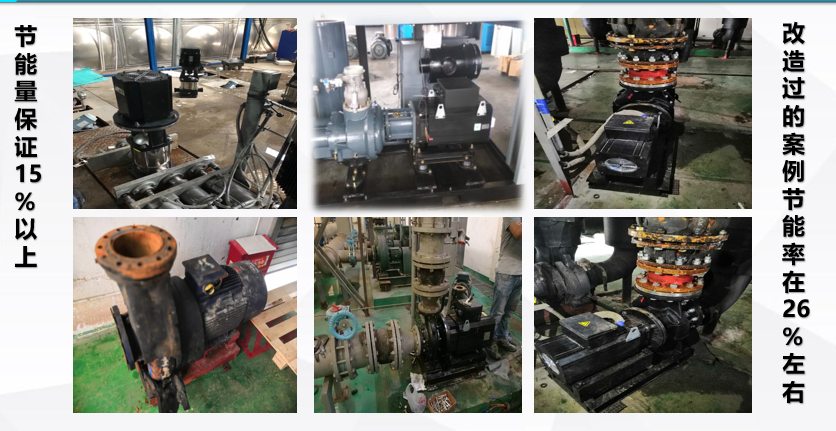

2、工厂水泵改造现场图片：

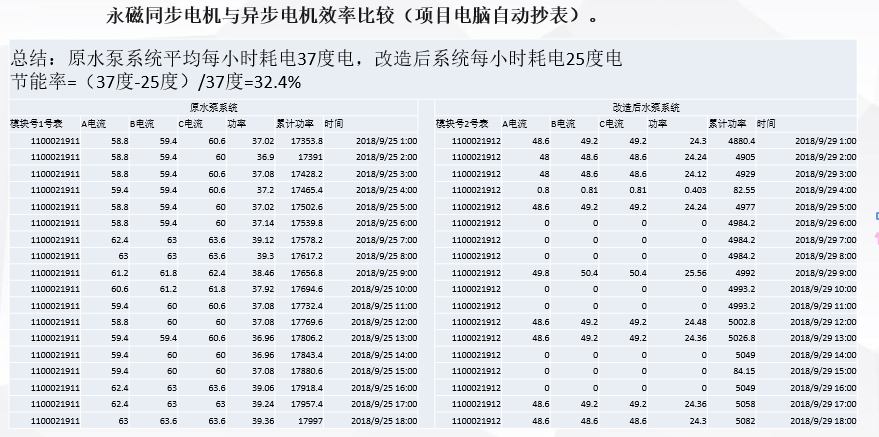

3、工厂水泵37kw水泵改造后电表对比：
